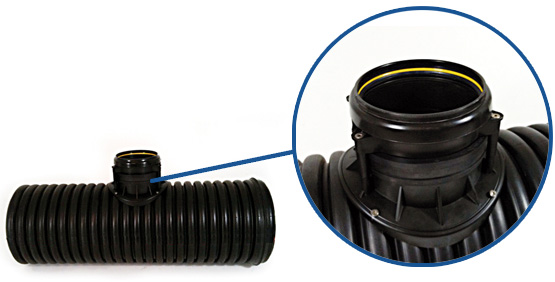

Kit-ul de asamblare include

1 * Reper plastic
1 * Reper cauciuc
1 * Teava interna (capat teava)
4 * surub TORX M5x30 mm
4 * surub TORX M6x90 mm

Instructiuni de ansamblare

1. Perforati teava corugata, in plan vertical fata de axul acesteia. Dimenisune: 178,0 mm (± 1,0 mm)
2. Racordati reperul de plastic la teava utilizand suruburile TORX M5x30 mm
3. Asezati reperul de cauciuc. Indoiti-l in dreptul sagetii pana cand acesta se ajusteaza exact la interiorul tevii iar partea superioara ramane la exteriorul reperului de plastic.
4. Atentie! Este necesar ca sageata de pe reperul de plastic sa fie pozitionata diagonal pe axul tevii.
5. Gresati interiorul reperului de cauciuc si partea inferioara a tevii interne (capatului de teava)
6. Asezati capatul de teava astfel incat cele patru puncte de fixare sa fie pozitionate unul deasupra celuilalt.
7. Prindeti reperul de plastic si capatul de teava utilizand 4 suruburi TORX M6x90 mm. Atentie! Strangeti suruburile in cruce.
